現代工業廠房的建筑結構大多采用鋼結構做為建筑主體，近年來長治的經濟和工業發展迅速，長治鋼結構廠房也遍地拔起。鋼構廠房的優勢大體上可以分為5大種：質量輕、施工簡便快速、施工安裝機械化的程度較高、原材料材質均勻、設計靈活多樣。

    雖然長治鋼結構廠房眾多，，但是它卻有個致命的缺點：不耐火，即便鋼材不是可燃物，但是一旦溫度達到600度，它的強度、剛性都是零，這樣一來，整個結構就會坍塌，所以鋼結構廠房的防火措施一定要做到位。下面我們來介紹兩種行之有效的耐火保護方法。

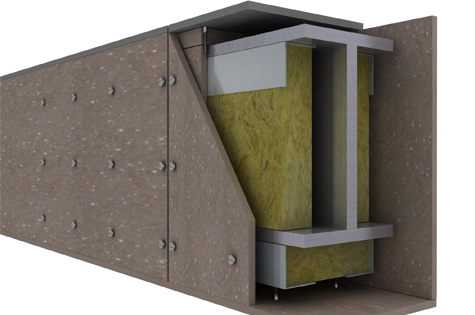

    1、截流法，其原理是截斷或抑止火災產生的熱量向構件傳輸，從而使構件在規定的時間內溫度不超過其臨界溫點。其作法是在構件表面設置一層保護材料，火災產生的高溫首先傳給這些保護材料，再由保護材料傳到構件。在這個過程中由于所選的材料導熱系數小，而熱容大，因此可以很好地阻滯熱流向構件傳輸。

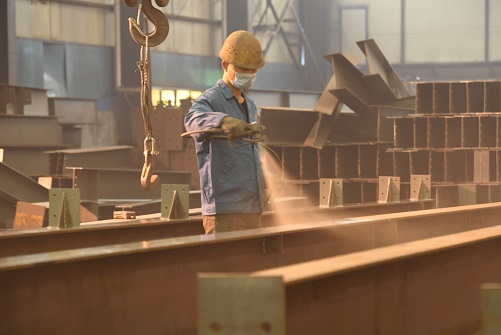

    2、噴涂法，這是成長鋼結構廠家經常用的一種防火措施，用噴涂裝置將防火涂料直接噴在構件表面或者直接用刷子刷一層防火涂料，在構件表面形成保護層。鋼結構防火涂料按所使用的膠粘劑的不同可分為有機防火涂料和無機防火涂料兩類，按涂層厚度分為薄涂型和厚涂型兩類，薄涂型鋼結構涂料涂層厚度一般為2～7mm，有一定裝飾效果，高溫時涂層膨脹增厚，具有耐火隔熱作用，耐火極限可達0.5～1.5小時，這種涂料又稱綱結構膨脹防火涂料。厚涂型鋼結構防火涂料厚度一般為8～20mm，粒狀表面，密度較小，導熱系數低，耐火極限可達0.5～3.0小時，這種涂料又稱鋼結構防火隔熱涂料，是長治鋼結構廠房防火耐火保護措施中使用最多的，也是最為經濟的一種方法。

    無數的案例都說明，在發生火災后的20分鐘之內，就可以把一座鋼結構廠房燒垮、坍塌，火災給我帶來的警醒是，我們一定要在長治鋼結構廠房的防火和耐火保護中加大研究的力度，使我們一旦意外發生火災時，可以將損失降到最低點。

    轉載文章請注明出處 http://m.qdjinpeng.com.cn/news/0009942681.html
